Výměna čerpadla vířivky svépomocí: Postup demontáže, zapojení a odvzdušnění

Rozdíl mezi cirkulačním a masážním čerpadlem

Ve většině moderních akrylátových vířivek se nacházejí dva rozdílné typy vodních čerpadel:

• Cirkulační (oběhové) čerpadlo: Malé, tiché nízkoenergetické čerpadlo s příkonem typicky 100 až 250 W. Běží nepřetržitě (nebo v nastavených filtračních cyklech), prohání vodu přes kartušový filtr a průtokové topení (heater), čímž zajišťuje filtraci a ohřev vody na nastavenou teplotu.
• Masážní (booster) čerpadlo: Výkonný agregát o výkonu 1,5 kW až 3,0 kW (2 až 4 HP), který se spíná pouze na vyžádání tlačítkem na ovládacím panelu. Vhání silný proud vody smíchaný se vzduchem do masážních trysek (hydroterapie). Bývá jedno- nebo dvourychlostní (kde 1. stupeň slouží pro filtraci a 2. pro masáž).

Nejčastější příznaky poruchy čerpadla vířivky

Závada na čerpadle se projevuje specifickými symptomy:

• Hlasité hučení, pískání nebo skřípání: Typický projev zničených kuličkových ložisek motoru. Vzniká nejčastěji tak, že zteří uhlíkovo-keramická mechanická ucpávka (gufero), voda z čerpadla pronikne podél hřídele do předního ložiska a vyplaví mazivo.
• Chybová hláška na displeji (FLO, FL, FLOW, DRY, OH): Řídicí jednotka (Balboa, Gecko) detekuje nedostatečný průtok vody topným tělesem, což znamená, že cirkulační čerpadlo netočí, nebo je zavzdušněné.
• Čerpadlo pouze tiše bzučí a netočí se: Závada rozběhového kondenzátoru (obvykle 30–50 µF), nebo zablokované oběžné kolo cizím předmětem (vlasy, kamínek).
• Únik vody pod vířivkou: Prasklý plastový plášť (mokrý konec čerpadla – wet end) vlivem zamrznutí vody v zimě, nebo kapající mechanická ucpávka.
• Vybavování proudového chrániče (RCD / jističe): Průsak vody do elektrického vinutí motoru způsobující svod na kostru.

Klíčové parametry při výběru nového čerpadla

Před objednáním náhradního čerpadla si z výrobního štítku starého čerpadla zaznamenejte tyto údaje:

Postup výměny čerpadla vířivky krok za krokem

1. Odpojení elektrického napájení

Bezpečnost je absolutní prioritou! V hlavním domovním rozvaděči vypněte jistič a proudový chránič vířivky. Zkoušečkou napětí ověřte, že řídicí jednotka je bez proudu.

2. Uzavření servisních šoupat (není nutné vypouštět vodu)

Pokud má vaše vířivka před a za čerpadlem nainstalována nožová uzavírací šoupata (slice valves), vytáhněte je a zajistěte pojistkou. Díky tomu nemusíte vypouštět stovky litrů vody z vany. Pokud šoupata chybí nebo netěsní, je nutné vodu z vířivky předem zcela vypustit.

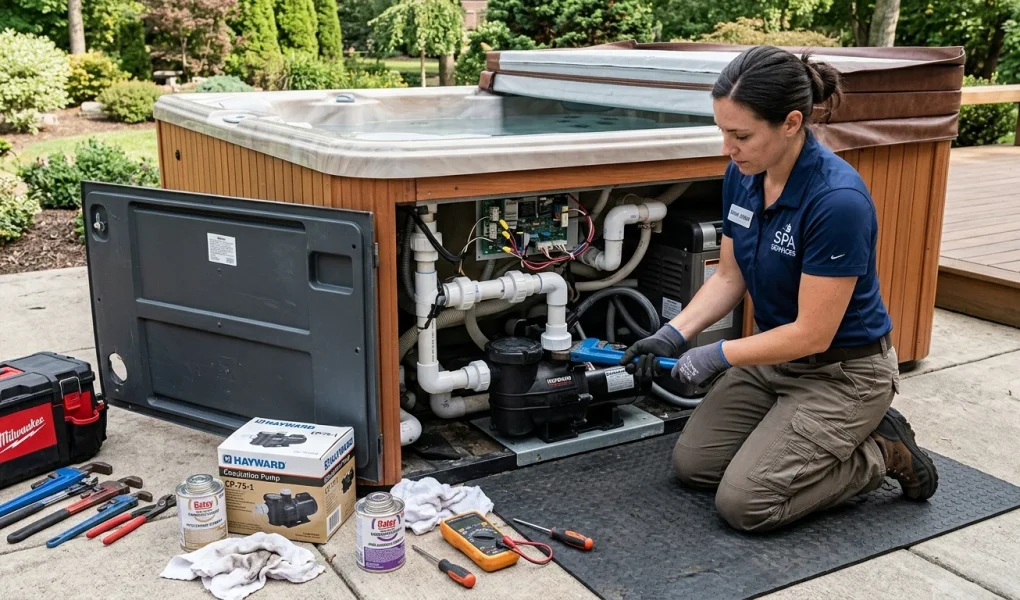

3. Demontáž starého čerpadla

Připravte si hadr a kbelík na zbytkovou vodu v těle čerpadla. Rukou nebo velkými instalatérskými kleštěmi (sika kleštěmi přes hadr) povolte převlečné matice na sání a výtlaku. Vyšroubujte šrouby upevňující patky motoru k nosnému rámu vířivky. Otevřete svorkovnici motoru nebo řídicí jednotku a odpojte přívodní kabel (poznamenejte si barvy vodičů: fáze, nulák, zem, případně 2. rychlost).

4. Nastavení orientace výtlaku a osazení nového těsnění

Porovnejte nové čerpadlo se starým. Pokud výtlačné hrdlo směřuje jinam než do vašeho potrubí, povolte 4 dlouhé spojovací šrouby na zadní straně motoru, pootočte plastové tělo o 90° do požadované polohy a šrouby rovnoměrně dotáhněte. Do převlečných matic vložte vždy nová profilová pryžová těsnění (O-kroužky). Závity nemažte silikonem ani těsnicí pastou – těsnění zajišťuje čelní dosedací plocha O-kroužku!

5. Montáž nového čerpadla a zapojení kabelu

Usaďte čerpadlo na pryžové silentbloky patek pro tlumení vibrací. Převlečné matice našroubujte na závity a dotáhněte je pouze silou ruky! Přílišné dotažení nářadím může plastovou matici rozlomit. Zapojte elektrické vodiče přesně podle schématu na víku svorkovnice.

6. Otevření šoupat a zásadní krok: Odvzdušnění

Otevřete nožová šoupata a nechte vodu zaplavit čerpadlo. Pozor: Odstředivé čerpadlo není samonasávací! Pokud v něm zůstane vzduchová bublina, voda nezačne proudit a čerpadlo se během několika minut zadře:

• Opatrně rukou mírně povolte horní převlečnou matici na výtlaku čerpadla.
• Uslyšíte syčení unikajícího stlačeného vzduchu.
• Jakmile ze závitu začne souvisle vytékat voda bez bublin, matici pevně dotáhněte rukou.

7. Zkušební spuštění a kontrola těsnosti

Zapněte jistič. Na displeji spusťte filtrační a následně masážní cyklus. Zkontrolujte, zda čerpadlo běží tiše a z trysek proudí silný proud vody. Během 15 minut provozu baterkou pečlivě zkontrolujte obě šroubení i hřídel, zda neprosakuje ani kapka vody.
